絶縁物への電子ビーム照射時の無帯電条件 非接触表面電位の定量測定に基づく無帯電電子ビーム照射条件探索

工学部

電子情報システム工学科

ナノエレクトロニクス研究室

小寺正敏 教授

電子ビーム（ＥＢ）は原子サイズ程度にまで細く絞れるため、レーザービームより格段に微細な加工が可能で、最先端集積回路製造を含む様々なナノテクノロジーで使用されている。ところが、ＥＢ照射される試料が絶縁体の場合、電子電荷の蓄積等で試料が帯電することは避けられず、応用範囲が限られると懸念されてきた。我々はＥＢ照射後の絶縁体表面の電位分布を測定する静電気力顕微鏡（EFM）を開発し、照射条件によって起こる帯電現象がどのような特徴を示しながら変化するかを詳細に調べた。その結果、大量のＥＢ照射を行っても試料が帯電しない条件を発見した。

静電気力顕微鏡法による絶縁体表面の非接触電位測定法

静電気力顕微鏡法

帯電した物体に接地された金属を近づけると、金属中の電子が静電誘導によって移動し帯電物体に面した金属表面には逆電荷が誘起されるため物体と金属両者間には引力が働きます。その物質が正に帯電していても、負に帯電していてもその金属は帯電した物質から引力を受けます。

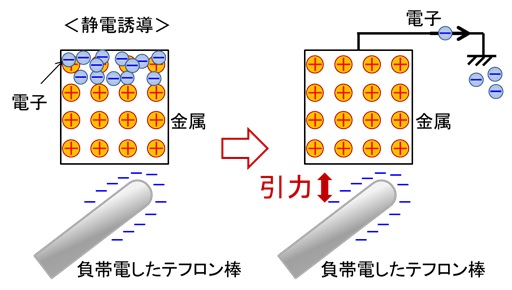

帯電物に近づけた接地した金属には静電誘導が起こり両者が引き合う

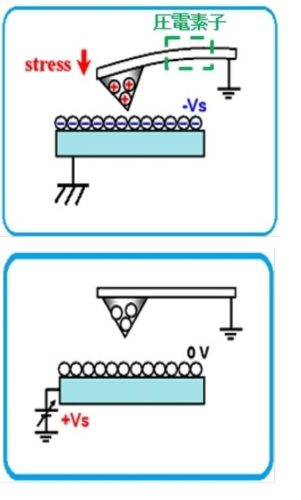

表面電位を応力測定で定量化する静電気力顕微鏡

　上記の接地された導体として、ここではSi製の厚み5μm、幅50μm、長さ400μmのカンチレバー（片持ち梁）を用います。静電誘導が起こると両者間に働く静電引力によってカンチレバーは湾曲します。湾曲の度合いはカンチレバーの根元に置かれた圧電素子によって電圧として測定されます。

　帯電物体の裏面に-50V～+50Vの電圧を印加すると、ある電圧でカンチレバーが最も大きく(高く)表面から離れるときがあります。カンチレバーが一番離れる状態というのは、帯電物体表面からの引力が最小になった状態で、帯電電位が物体への電圧印加により表面が実質的に０電位になり、表面電位がキャンセルされたことになります。その時に裏面に印加された電位に負号を付けると、それが元の表面電位であると考えられます。このような、いわゆる零位法を用いると、「力を測ることで物体の表面電位を測る」ことができます。

応力を測定して帯電物体の表面電位を定量的に求める。

電子ビーム照射による観察試料の帯電

　そもそも電気的に中性の試料に電子ビーム照射により負電荷が注入されるので試料が負帯電するのは当たり前ですが、入射電子が試料内の原子を構成する電子を電離してそこに正電荷を作ったり、入射あるいは電離で生成された電子がエネルギーをもって試料内を移動するために、堆積する負電荷密度は電子飛程内の場所によって随分異なります。また、その電荷分布が作る電界下での上記導電機構により電荷が移動し、その電荷分布が変形し時間的に安定しないかもしれないし、安定したとしてもその電荷分布は入射電子が静止することで作られた電荷分布とは異なったものになります。さらに、試料表面から真空中に出た電子が表面に対向して置かれている対物レンズ底の電極に衝突してから跳ね返り試料を再度照射するフォギング電子による試料表面の照射による電荷再配分現象も定量的に明らかになってきました。

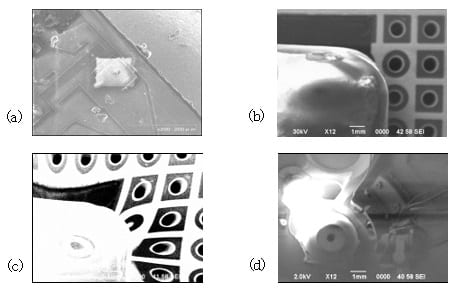

(a)絶縁性の表面保護膜で覆われたIC回路表面を、加速電圧15kVの電子ビームで観察倍率を1000倍として長時間観察した後に、200倍に変更した時に得られるSEM像。中央の白いコントラストは1000倍の観察時に負帯電した領域である。 (b)表面に丸穴が並ぶ高周波回路用基板上のプラスチック片を加速電圧30kVでSEM観察して得られた像。プラスチック板が帯電してその表面形状とは関係のない白黒コントラストが得られている。 (c)(b)図の観察後に加速電圧を5kVにしたときに現れた歪んだ画像。プラスチックの負帯電により電子ビーム軌道がより遠方を照射しその表面の情報を画像にしているため高周波回路用基板の画像がプラスチックに引き込まれるように歪んでいる。 (d)(b)や(c)と同じ場所を観察するのに(c)の観察後に加速電圧を2kVに下げた時に得られたSEM像。(b)での観察によってプラスチック表面は－2kV以上に負帯電し、-2kVの等電位面がほぼ半球状とみなせる状態となり、電子ビームはプラスチックに入射することなくその等電位面で反射されてSEM試料室の内壁に当たりそこで作られた二次電子が検出されるため、画像は試料上空に配置された試料室内の光学部品などを映している。

導体上絶縁薄膜の帯電現象

　静電気力顕微鏡ををSEM試料室内に置き、電子ビーム照射を受けた絶縁性レジスト表面の二次元電位分布を求めた例を図に示しています。ここで試料はフォトマスク（バルクガラス上70nm厚Cr膜）上に塗布された300nm厚の電子ビームレジスト（FEP171）で、これに+50V印加した状態で加速電圧30kV、ビーム電流1nA、露光時間60秒で電子ビーム照射したときに得られたものです。この例では100μm×160μmのビーム照射部分は正に帯電するがその周辺には試料から真空に放出された二次電子やフォギング電子を吸引（電荷再配分）したためにほぼ+/-1mmにわたって大きな負電位を示す分布が現れています。フォギング電子はビーム照射点から数10㎜離れた試料表面上でも検出されます。

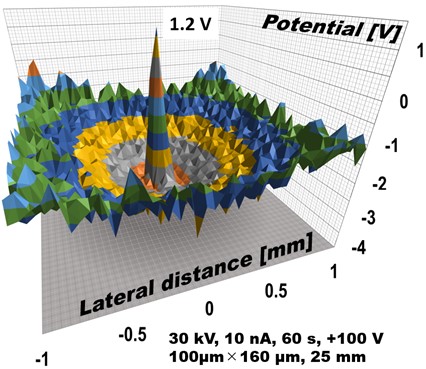

　試料への印加バイアスが+100Vのときに得られた二次元表面電位分布。 　試料表面から放出された電子が対物レンズ電極に当たり、再度そこから試料表面付近に戻ったところで資料の正電位に引かれて表面を照射することによって、非常に大きく広がった負電位分布を形成する。

電子ビーム照射時に絶縁薄膜が無帯電になる条件

　加速電圧を30kVに固定して電流と露光時間を掛け合わせた露光量の関数として表面電位を求めたものを図に示す。図中の実験値の電子ビーム電流と露光時間の組み合わせは様々だが導電膜上の160～245nm厚のレジストに対し露光量が11μC/cm2までの露光量では正帯電、それ以上で205μC/cm2以下の露光量では負帯電、205μC/cm2以上の露光量では正帯電し、いわゆるゼロクロスする露光量が2つある結果が得られます。この一連の現象を引き起こしている正負電荷の競合過程としては以下のように解釈できます。11μC/cm2までの低露光量では、試料内での電子蓄積が進む以前の段階でごく表面の原子の電離で生成された二次電子の表面からの放出によるもので、本来試料内にあった電子が二次電子として放出されるために正帯電を引き起こしていると考えられます。電子ビーム照射時間の増加とともに徐々に負電荷のレジスト内部での電子累積が進み、試料内の正電荷量と負電荷量が平衡するのが11μC/cm2のときと考えられます。それ以降205μC/cm2の露光量に至るまでは電子電荷蓄積の増加と同時に試料内の電荷キャリアの増加によるEBICが起こり、結果として負電位は大きくならないと考えられます。ところが205μC/cm2を超える露光量では膜内のEBICの導電率が大きくなり試料内でほとんど電子電荷の蓄積が見られなくなる一方で表面からの放出二次電子量の促進が加わって、一方的に正に帯電する状態が作られると考えられます。以上をまとめると、11μC/cm2の無帯電は正負電荷量の平衡によるもので、205μC/cm2の無帯電は膜内でのEBICの確立と二次電子放出促進によるものと考えられます。

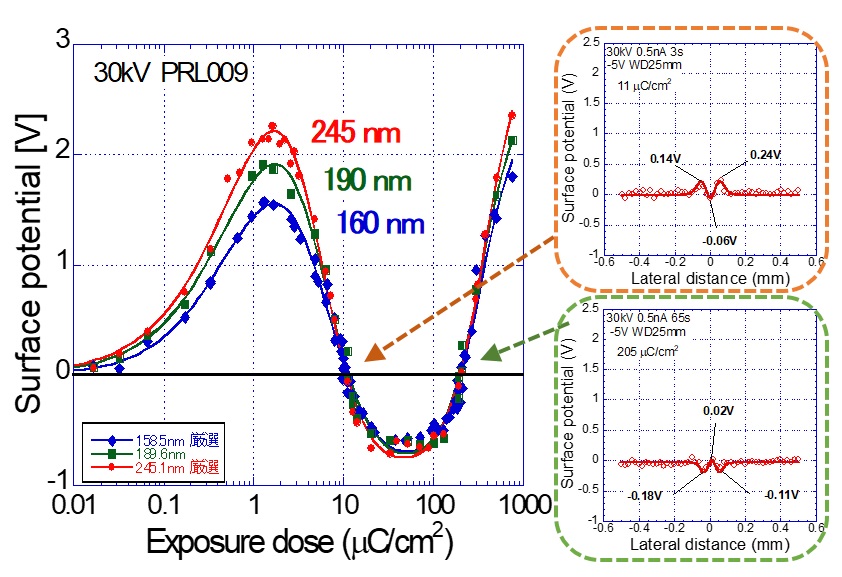

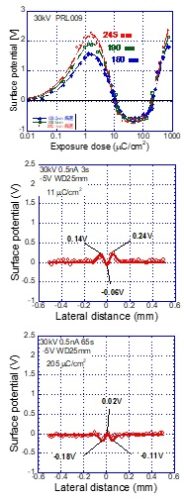

　導体上PRL009レジストへのEB照射で形成される表面電位の露光量依存性と2つのゼロクロス露光量における電位分布。 　ゼロクロス露光量における表面電位分布は振幅0.1V程度の微妙な電位分布を示すことが分かった。

まとめ

　走査電子顕微鏡やはナノメートルサイズの表面を観察できるという高い空間分解能のために金属・半導体など工学分野ばかりでなく医歯学・薬学などすべての材料を観察する手段として他分野にわたって使われています。また、最先端LSIを製造するために欠かすことが出来ないパターン原版製造技術として用いられる電子ビームリソグラフィにおいても電子ビームの性質を知ることは非常に重要です。

　しかしその試料となるもののほとんどの導電率は高いものでなく、電子ビーム照射を受けると帯電します。帯電を回避する代表的な手法は材料表面に導電膜を形成することですが、走査電子顕微鏡技術では、その膜により材料からの真の信号が隠されてしまいますし、電子ビームリソグラフィでは肝心の空間分解能が劣化してしまいます。帯電を回避するのではなく、そもそも帯電を起こさないことができれば帯電防止策が作った様々なノイズ成分の混入は無く、真の表面を観察することができます。

　今後はここで発見された無帯電条件を多岐の分野で用いられている走査電子顕微鏡や電子ビームリソグラフィ技術における帯電問題に適用して、本来の性能を向上させることができると期待できます。

論文

「Non-charging Conditions of Insulating Film under Electron Beam Irradiation」(2020)水野秀哉『e-Journal of Surface Science and Nanotechnology』18p.106-109.

「Measurement of fogging electrons present in scanning electron microscope specimen chamber」(2020)森本健太郎『Japanese Journal of Applied Physics』59p.SIIB01-1 - SIIB01-8.

「Investigation of non-charging exposure conditions for insulating resist films in electron beam lithography」(-1)久保建統『Japanese Journal of Applied Physics』60p.SCCB02-1 - SCCB02-5.
