町工場でできる！純Alの超薄肉ダイカストヒートシンク 低温・低速充填と指向性凝固並びに剥離現象のハイブリッドプロセス
本技術は既存の純アルミのダイカスト技術とは異なり，金型加熱や超高速マシンは不要で「低温・低速充填と指向性凝固並びに剥離現象の促進により純アルミニウムダイカストの肉厚1mm以下の薄肉化へ適応可能」となることを見出しました．純アルミはダイカスト用合金ADC12に比べ湯流れ性が悪く，金型への焼付きが著しいことから技術的に難易度が高かったのですが、従来にはない新しいプロセスで、純アルミの薄肉ダイカスト化が適応可能となります。
ヒートシンク形状金型を使った薄肉フィン充填性比較

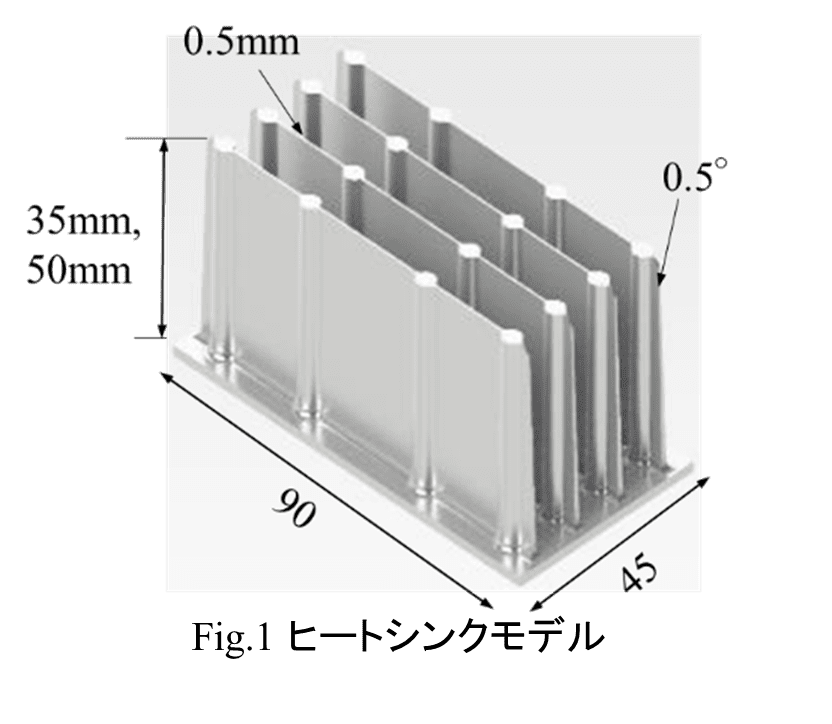

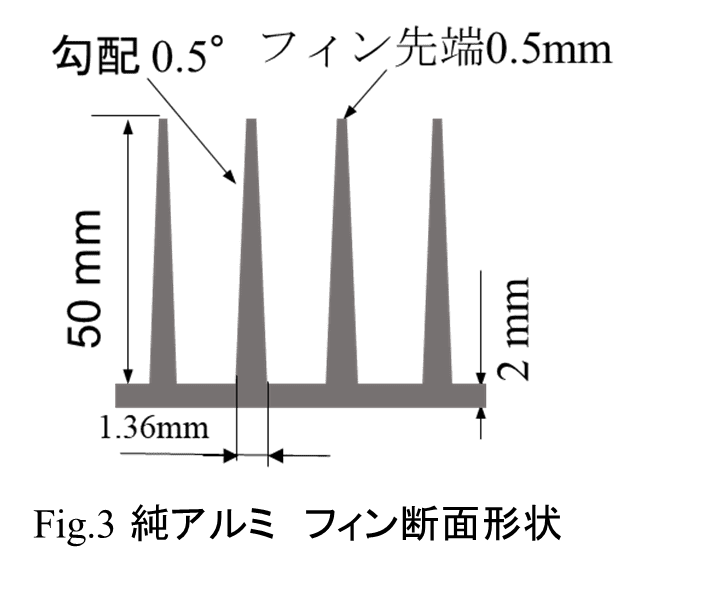

ダイカストで多用されているJIS ADC12合金と純アルミを用いてFig.1に示すヒートシンクモデルへの充填性を調査した．フィン断面形状はダイカストの設計指針として実現不可能である抜き勾配0.5°，フィン先端0.5mmでADC12合金はFig.2，に示すフィン高さ35mm,純アルミはFig.3に示すフィン高さ50mmの形状である．
フィン充填性調査結果
Fig.4に「本純アルミのダイカストプロセス」での純アルミヒートシンク充填結果を示す．射出速度1.6m/sの遅い速度において従来では実現不可能であった高さ50mmの薄肉フィンを有するヒートシンクモデルに充填可能であった． Fig.5に既存の高温加熱型の既存ダイカストプロセスを用いた純アルミヒートシンク充填結果を示す． |
Fig.6に既存ADC12合金を使用した高さ35mmの薄肉フィンを有するヒートシンク充填結果を示す．
本純アルミのダイカストプロセスは，
「低温・低速充填と指向性凝固×剥離現象」＝ハイブリッドプロセス
であり既存のダイカストプロセスの枠を超えたプロセスが超薄肉フィン形状に適応可能であることがわかった．

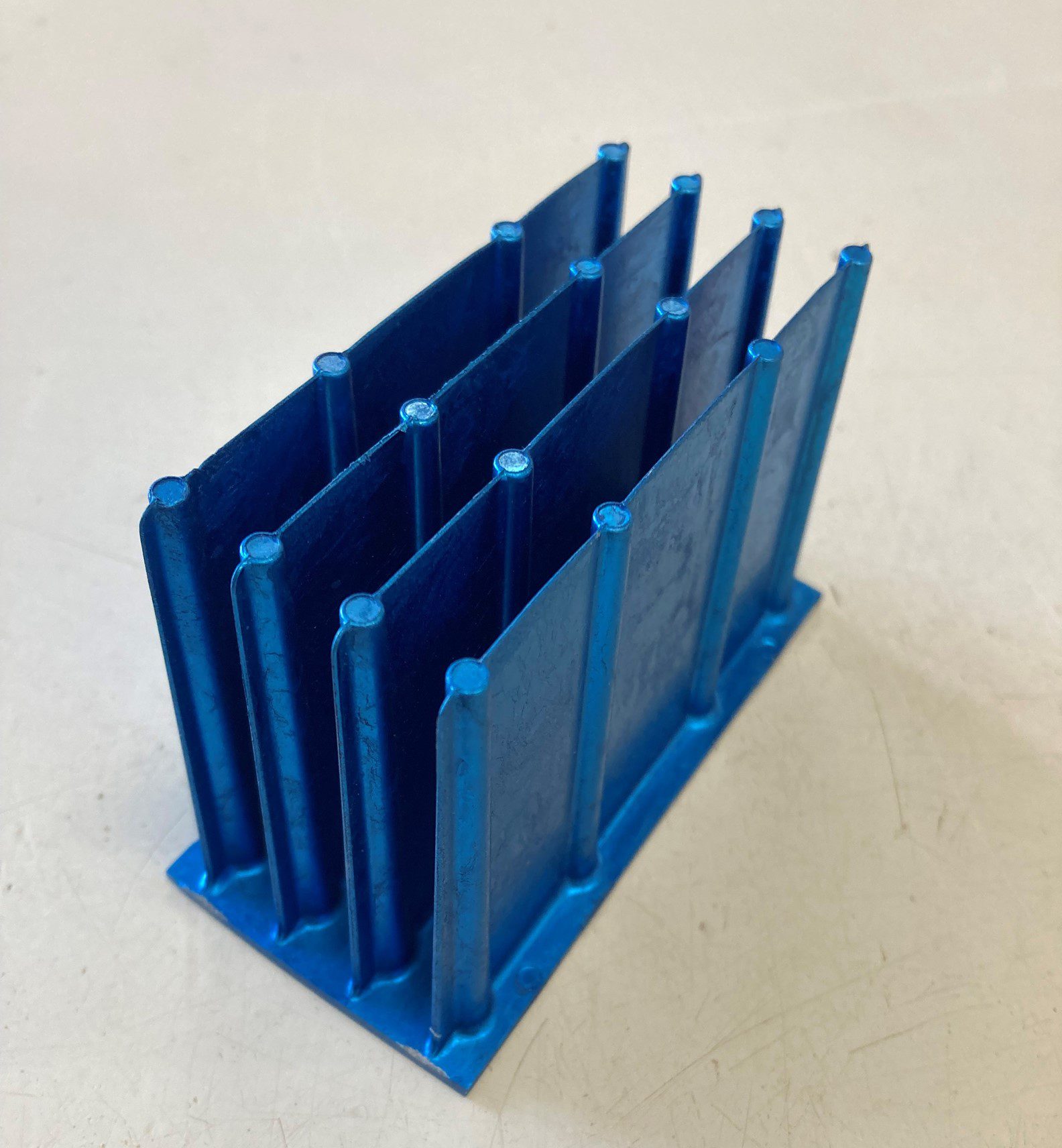

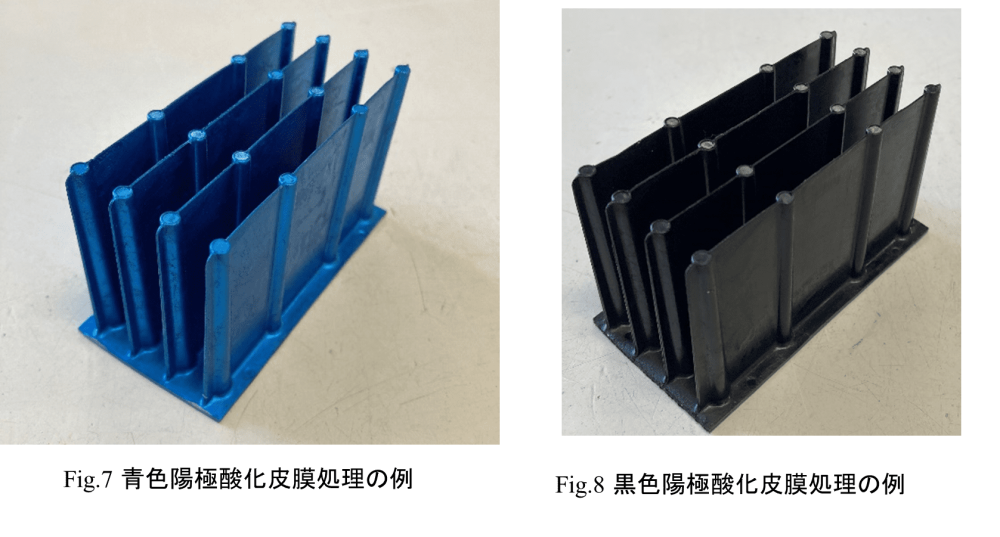

純度99.7%の純アルミのダイカストは良好な陽極酸化被膜性能を有しており，鮮やかな着色が可能・放射率を向上させるための黒色へのアルマイト処理も容易にできる． 図7,図8に陽極酸化皮膜処理を施した結果を示す．
特許
特願2021-156121「アルミ製薄肉ダイカスト部材及びその製造方法」
