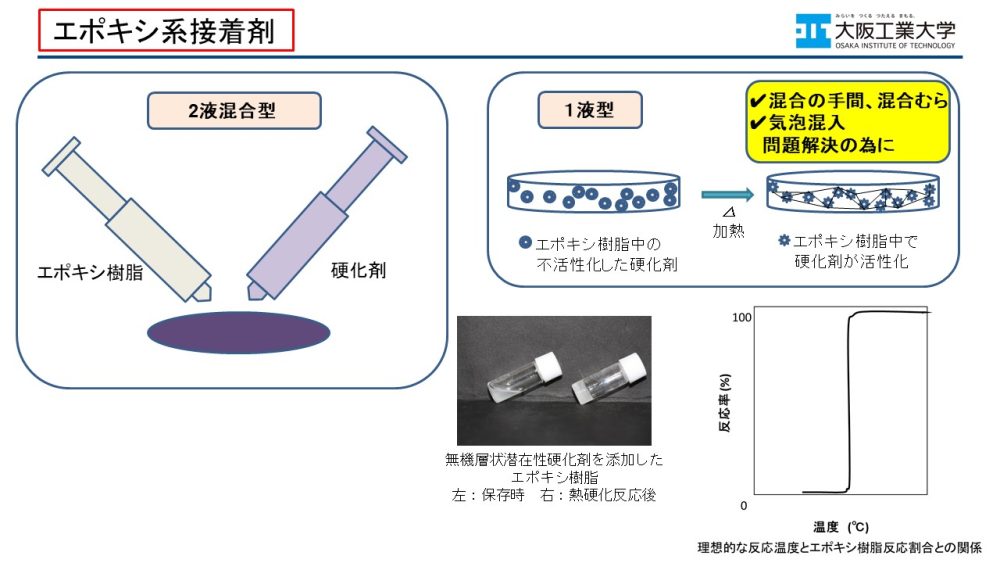

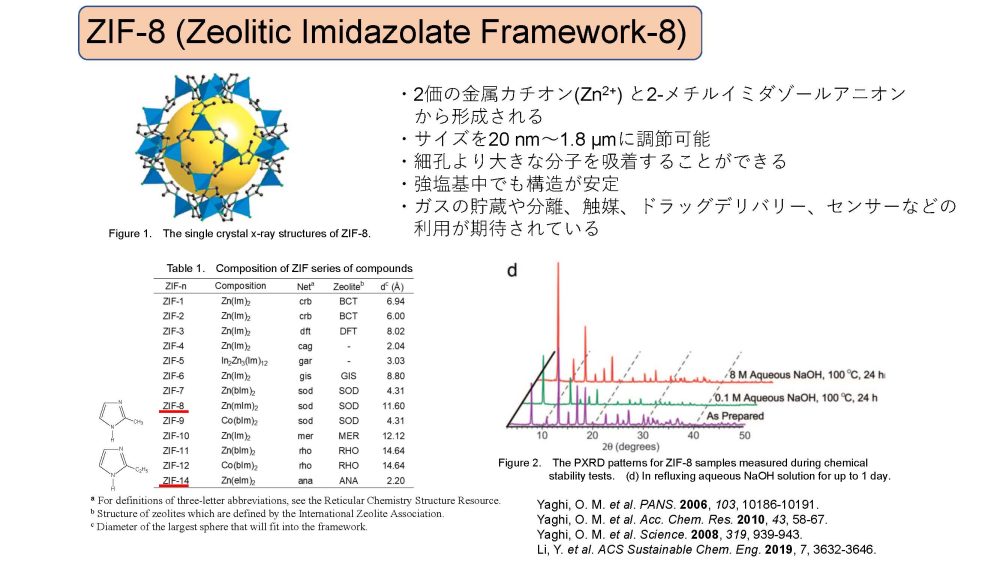

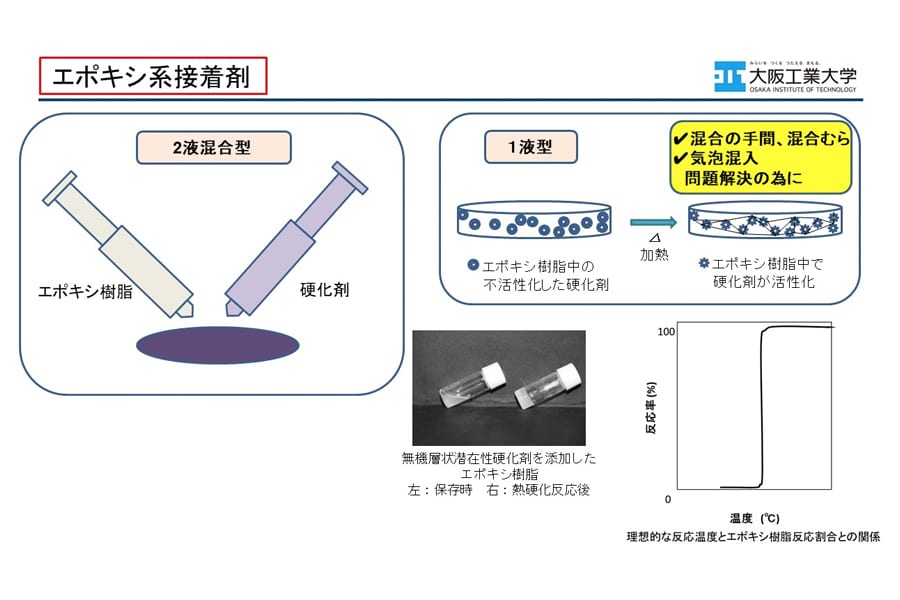

一液型硬化剤として、保存安定性に優れ低温で硬化作用を持つゼオライト型イミダゾラート構造体を合成した。これは、90℃以上に加熱することで樹脂硬化反応が高効率に促進し、作業時間短縮と省エネルギーに貢献できる。また、樹脂類とイミダゾール類の中から適当な配合処方の組み合わせにより硬化反応性の設計ノウハウを提供できる。

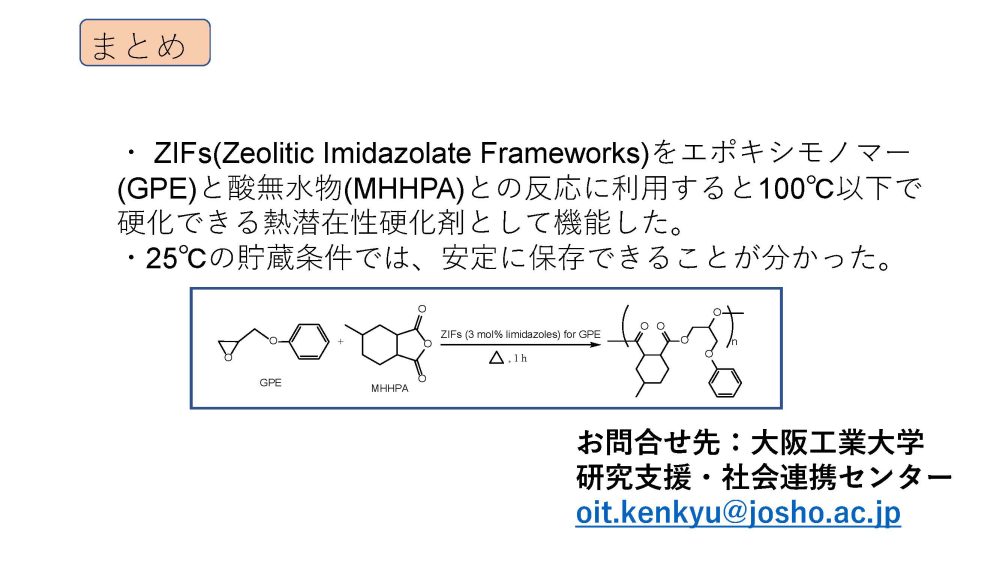

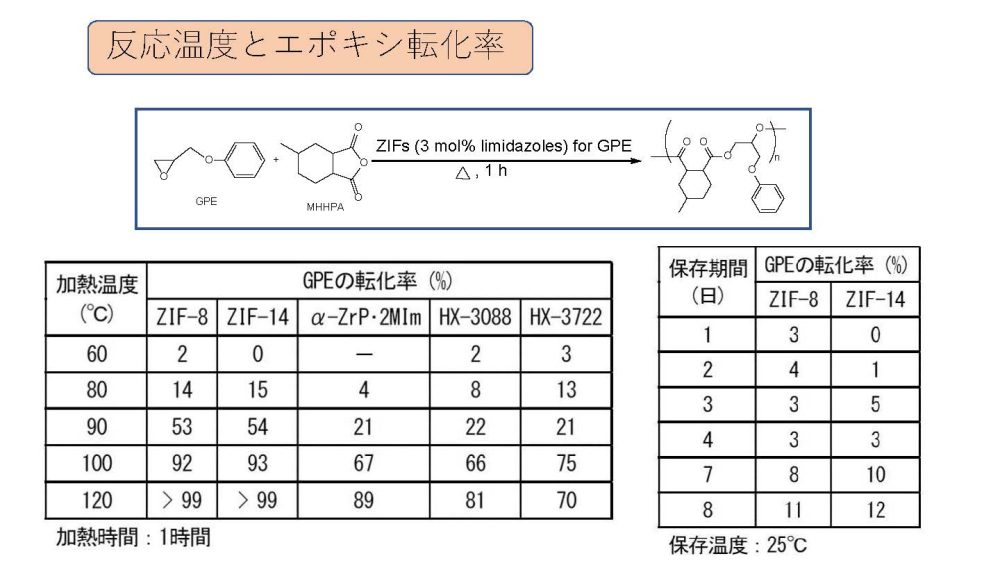

エポキシ樹脂の潜在性硬化剤としての性能を評価するため、ゼオライト型イミダゾラート構造体を用いたグリシジルフェニルエーテルの単独、酸無水物との共重合反応を検討した。その結果、酸無水物との共重合反応において優れた保存安定性と加熱時の反応性を示した。
論文
「Acceleration Effects of 1,5,7-Triazabicyclo[4.4.0]dec-5-ene (TBD) with 2-Methylimidazole-Intercalated α-Zirconium Phosphate as a Latent Thermal Initiator in the Reaction of Glycidyl Phenyl Ether(GPE) and Hexahydro-4-Methylphthalic Anhydride (MHHPA)」(2019)『J. Polym. Sci., Part A Polym. Chem.』57p.2557-2561.
「Enhancement Effects for TBD (1,5,7-Triazabicyclo[4.4.0]dec-5-ene) with 2-Methylimidazole-Intercalated -Zirconium Phosphate as a Latent Thermal Initiator in the Reaction of Glycidyl Phenyl Ether」(2019)『Inorganics』7p.83.
「 Imidazoles-Intercalated α-Zirconium Phosphate as Latent Thermal Initiators in the Reaction of Glycidyl Phenyl Ether (GPE) and Hexahydro-4-Methylphthalic Anhydride (MHHPA)」(2017)『Catalysts』7(6)p.172.
特許
特願2012-251986
研究シーズ・教員に対しての問合せや相談事項はこちら
技術相談申込フォーム© INNOVATION DAYS 2021 智と技術の見本市.
