システムログを用いた不吉なログ検出の試み

情報科学部

情報システム学科

ソフトウェア開発・設計学研究室

尾花将輝 講師

近年のシステムは様々なサーバ,ネットワーク機器,アプリケーション等のソフトウェアとインフラストラクチャ(インフラ),ままたはクラウドサービスが複雑さに関係しあうシステムが多い.このように複雑化する一方で,ソフトウェア,またはインフラ,クラウド等を環境に合わせて正常に設定する必要がある.しかし,設定項目が多すぎるため,設定ミスによる障害の発生や,更にどの機器に原因が発生したのかがわからない上に特定する事には多大なコストがかかる.複雑なシステムの障害を検出するための第1段階としてソフトとインフラをシームレスにリプレイするログリプレイヤのプロトタイプを開発した

概要

近年のシステムは様々なサーバ,ネットワーク機器,アプリケーション等のソフトウェアとインフラストラクチャ(インフラ),またはクラウドサービスが複雑さに関係しあうシステムが多い.このように複雑化する一方で,ソフトウェア,またはインフラ,クラウド等を環境に合わせて正常に設定する必要がある.しかし,設定項目が多すぎるため,設定ミスによる障害の発生や,更にどの機器に原因が発生したのかがわからない上に特定する事には多大なコストがかかる.そこで本研究では,このような複雑なシステムの障害を検出するための第1段階としてソフトとインフラをシームレスにリプレイするログリプレイヤのプロトタイプを開発した

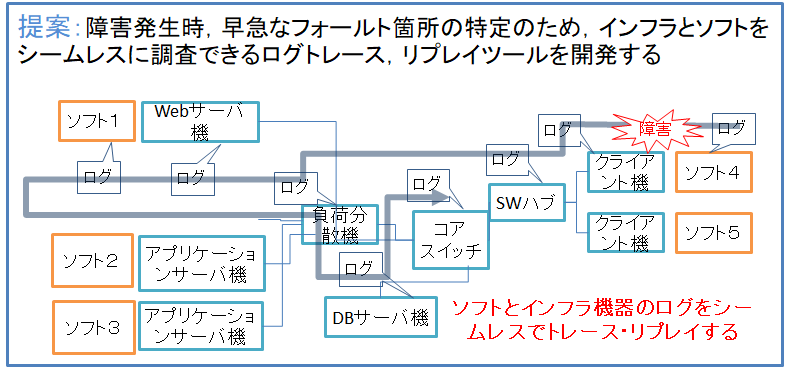

図1.試作したツールの目的と概念

試作したログリプレイヤツール

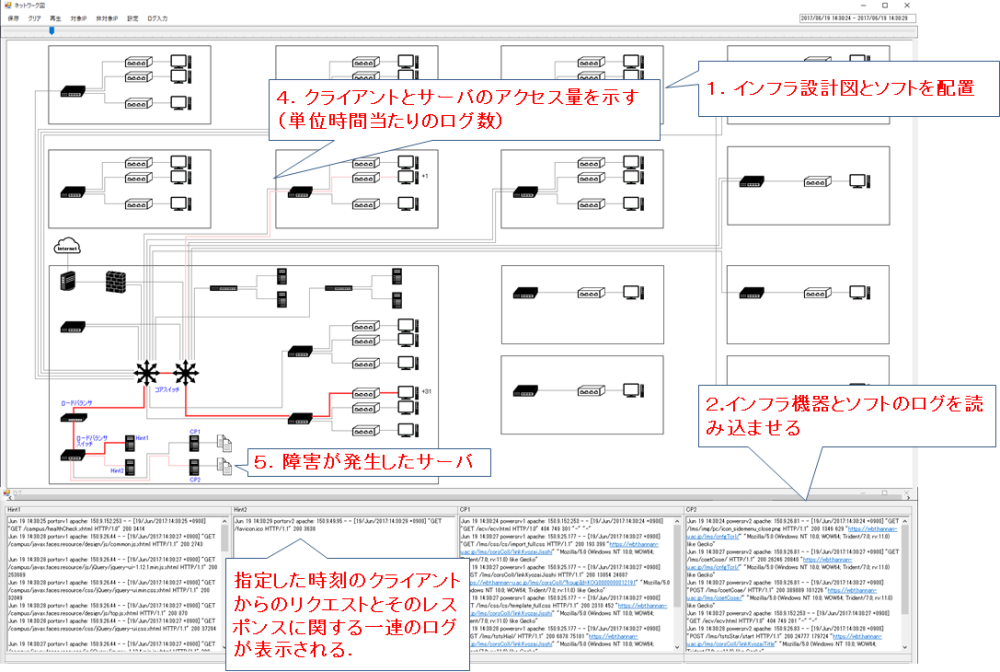

図2.試作したログトレースツール

開発したソフトウェアはそのシステムのネットワーク図と,そこに記載される機器のログからシステム全体のアクセス状況等を時系列に再生できるものである.図2では各機器を線で結んでおり,線が赤くなった場合には機器間でアクセスがあったということになる.また,赤い線が太くなるとそれだけアクセス量が多いということになる.

図2は実際のシステムでセッションエラーが多発するという障害のあったログを読み込み再生した様子である.ロードバランサによって分散化されているが,1台はアクセス量が多いことがわかるが,2台目はアクセス量が少ない.本来ロードバランサはある程度の負荷がかからないと分散化をしない設定のはずが,負荷が低いにも関わらず分散化されており,それが原因でセッションエラーが多発していたことが本ツールでわかった.試作したリプレイヤツールの実際の運用の流れは図3に示す.

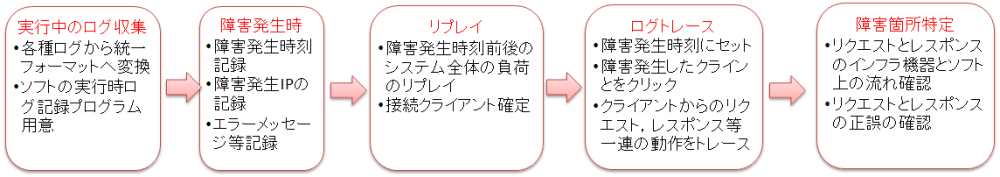

図3.ログトレースツールの利用方法

障害特定のためのフレームワークの提案

本研究の目的はインフラとソフトウェアのどちらに障害があるかの分類を行うことが目的の1つである.そこで,本研究ではログからソフトウェアとインフラのどちらに不具合があるかを判定するフレームワークを提案したものが図4である.フレームワークは3フェーズから構成され,フェーズ1では通常レベルのログ(以降ノーマルレベルログと呼ぶ)を運用稼働中に常時収集する.障害が発生した時,その時刻とIPアドレスでログより障害に関連するログを抽出する.フェーズ2では過去の蓄積されたログより障害発生と同一操作で障害が発生しなかったログを抽出し,フェーズ1の障害が発生したログとの差分を抽出する.フェーズ3ではテスト環境を構築してデバッグレベルログを収集しインフラ,ソフトウェアのどちらが障害原因かの特定を行うものである.

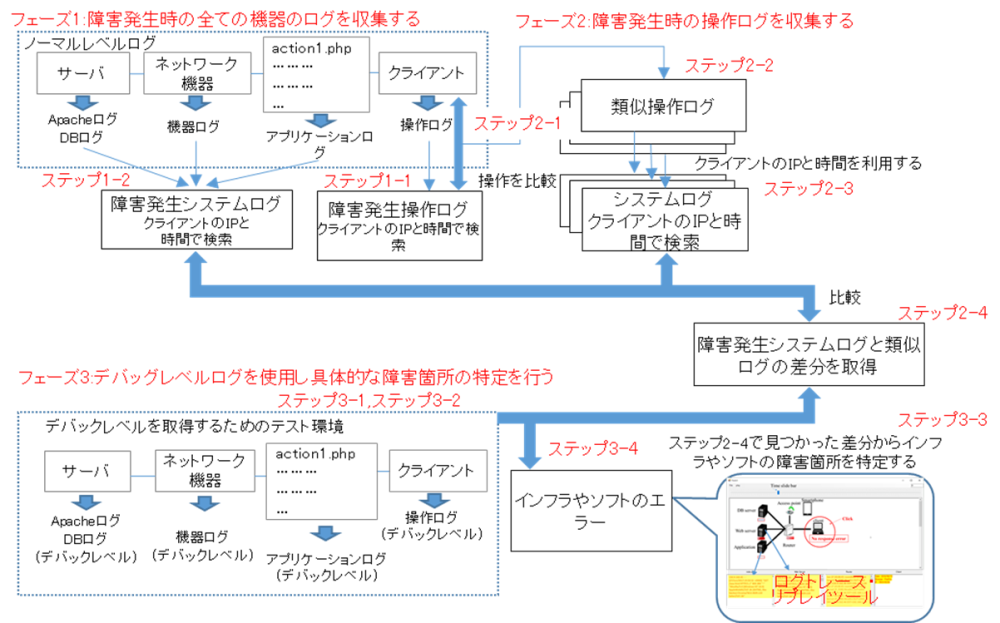

図4.フレームワークの全体像

不吉なログの検出の試みへの発展

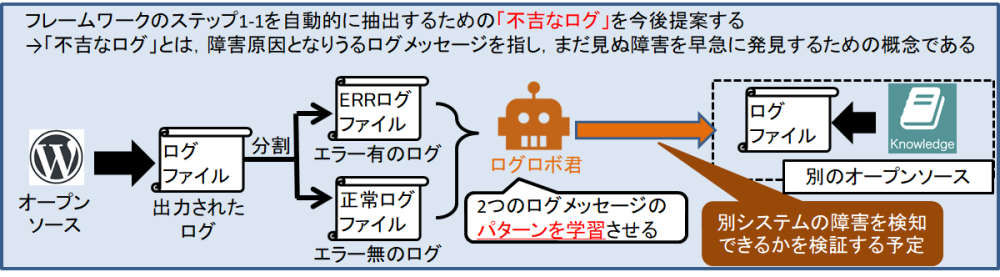

図5.不吉なログ検出の概要

フレームワークを用いた障害の特定はOS,ミドルウェア,アプリケーション等から出力される数GBにも及ぶ膨大なログを分析し設定ファイルの修正や開発者に修正依頼を行う必要がある.障害は複数のソフトの組み合わせで発生する場合が多く,障害内容によってはログにエラーメッセージが出力されない場合があり,正常に動作した膨大なログから障害原因を調査する必要がある.このような障害の原因となりうるログメッセージ群(本研究では不吉なログと呼ぶ)を開発者や運用者の経験だけで発見することは困難である.そこで本研究では不吉なログを自動的に検出するための試みを行っている.

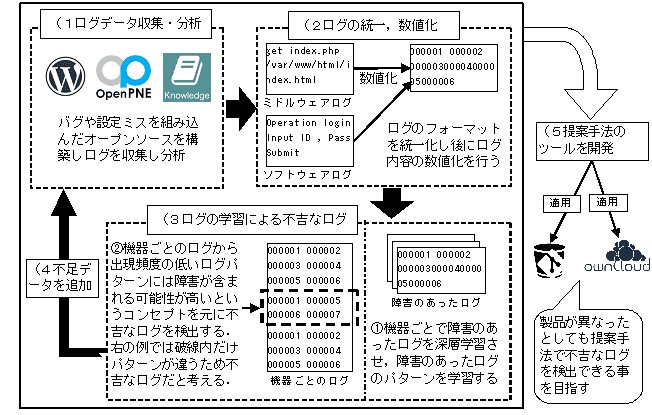

不吉なログを検出する手法として全体像を図4に示す.(1.実際にバグを潜在させたシステムを稼働させログを収集し,その時の正常動作ログと障害発生時のログを分別する.この時対象とするログはOS,ミドルウェア,アプリケーション等のログを出力する全てを対象に行う.(2.パターン認識を高速化させるためにログフォーマットの統一化と軽量化を行う.またログデータは膨大な文字列から構成される事が多いためログ内容を数値化する.(3.障害のあるログと障害の無いログには必ずログのメッセージが異なるというコンセプトを基に障害のあったログメッセージ(ログパターン)を深層学習させ,パターン認識で不吉なログを検出する.

今後の発展について

今後は図5の概念を実装し,エラーログには出力されないような障害を検知する.このようなエラーログに出力されるログを「不吉なログ」と命名し,不吉なログを検出することで開発者や運用者が気づいていない障害を早期に検知し,より素早い対応を行うことが今後の発展である.
