革新的純アルミ製超薄肉ダイカストヒートシンク
本技術は既存の純アルミのダイカスト技術とは異なり,金型加熱や超高速マシンは不要で「低温・低速充填と指向性凝固並びに剥離現象の促進により純アルミニウムダイカストの肉厚1mm以下の薄肉化へ適応可能」となることを見出しました.純アルミはダイカスト用合金ADC12に比べ湯流れ性が悪く,金型への焼付きが著しいことから技術的に難易度が高かったのですが、従来にはない新しいプロセスで、純アルミの薄肉ダイカスト化が適応可能となります。

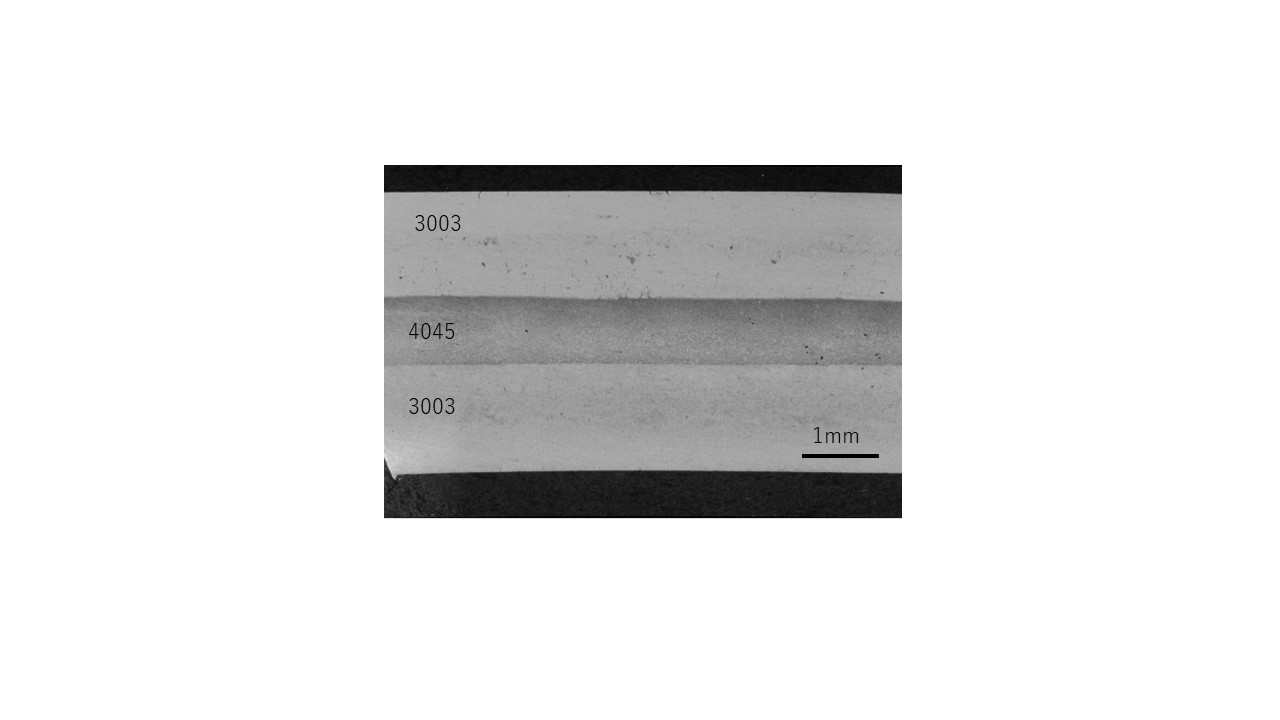

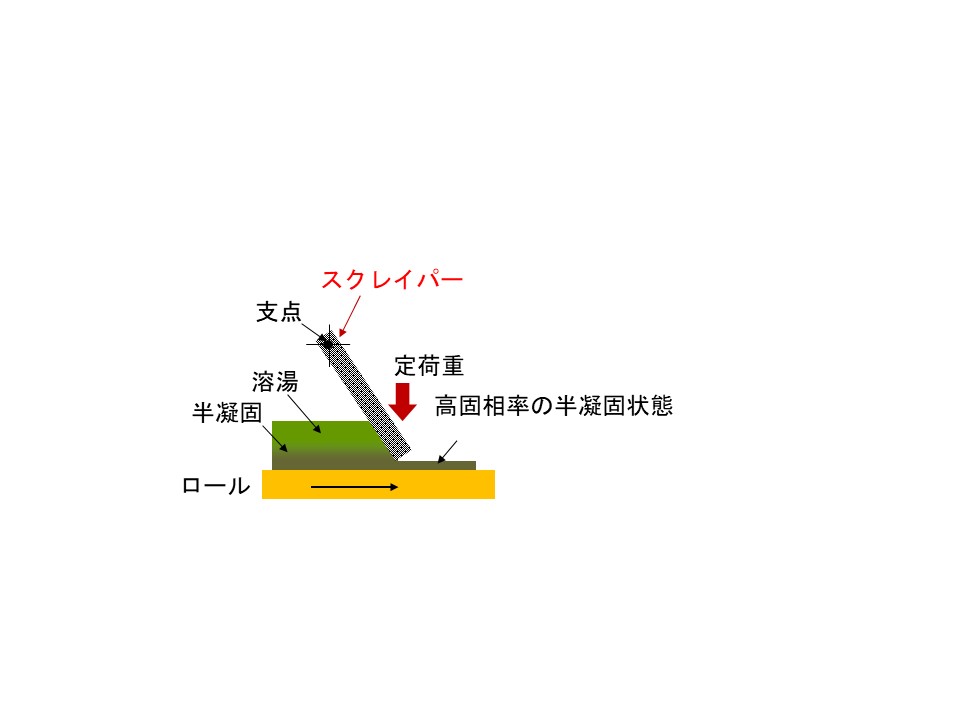

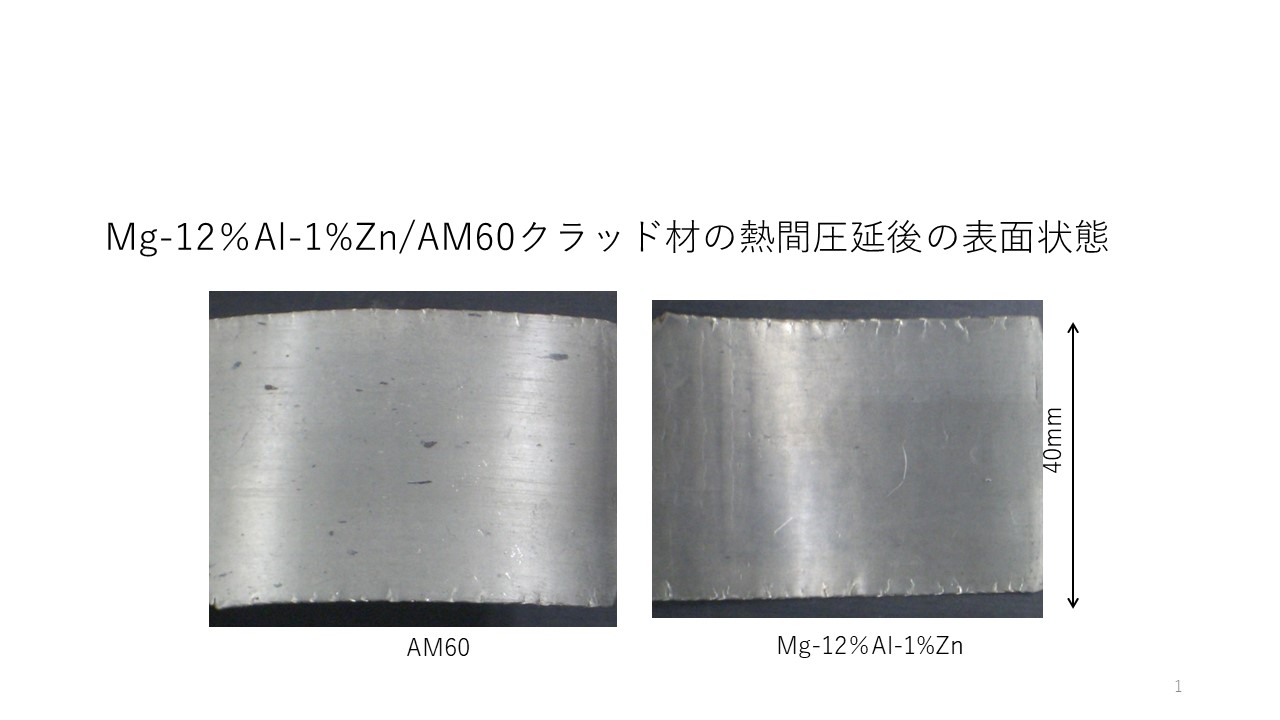

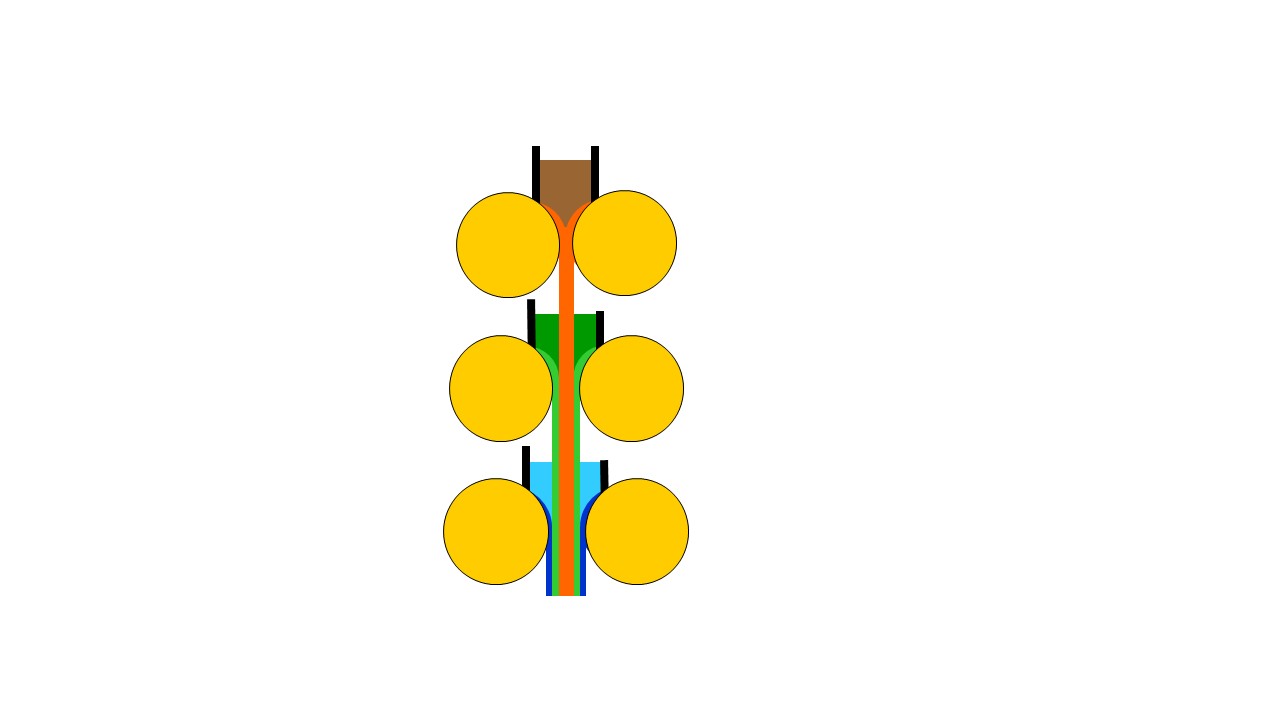

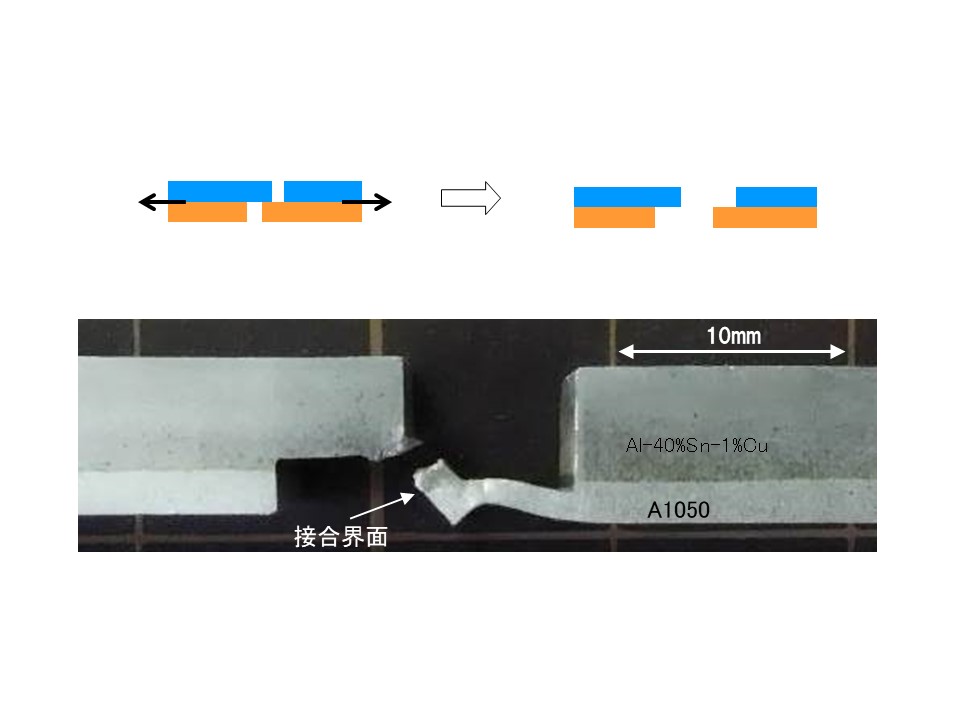

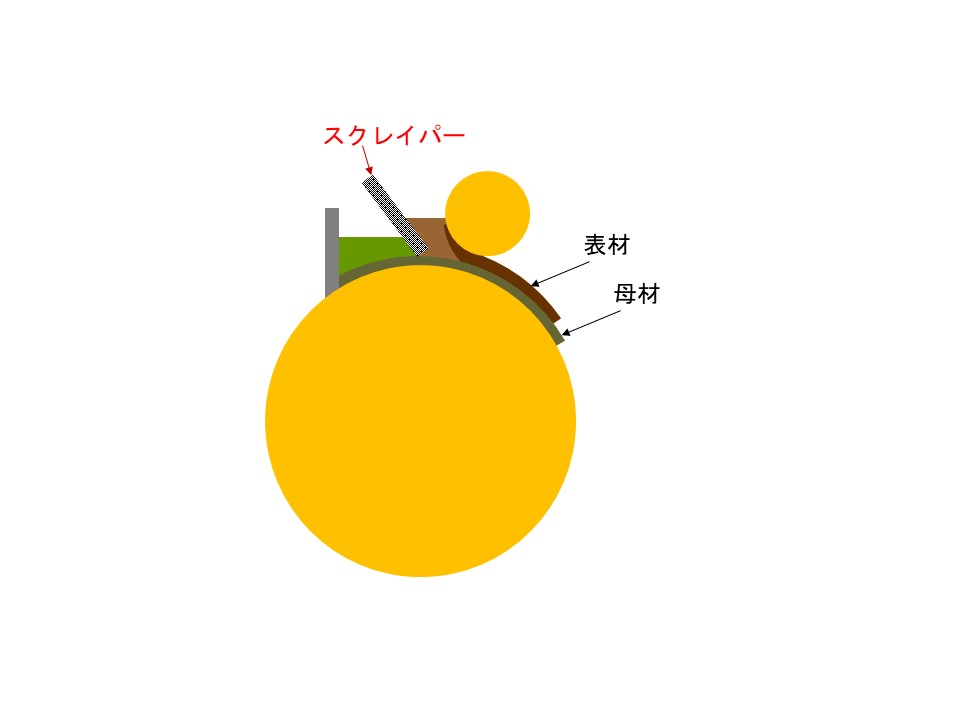

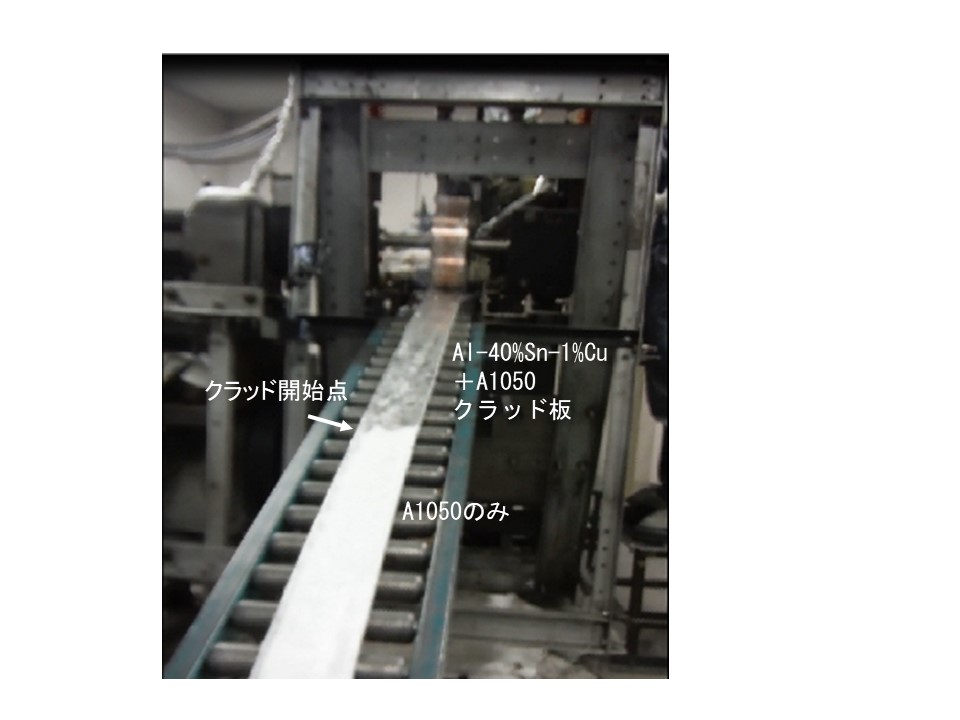

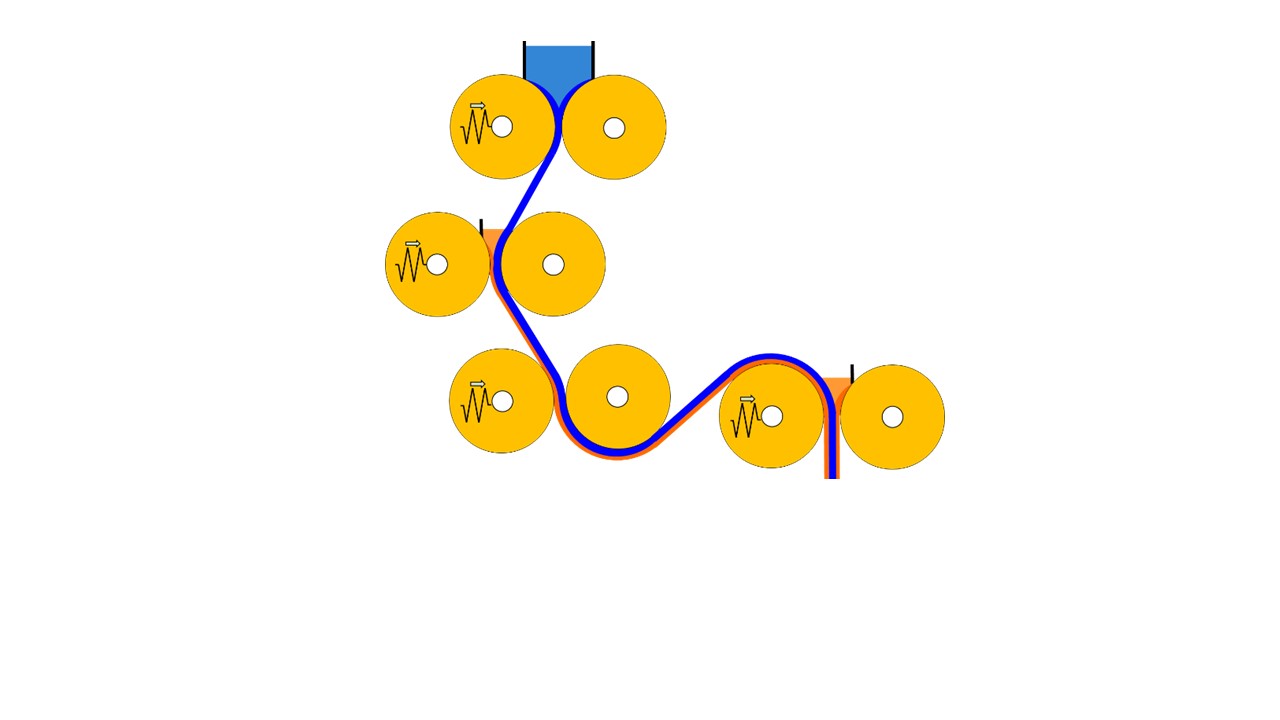

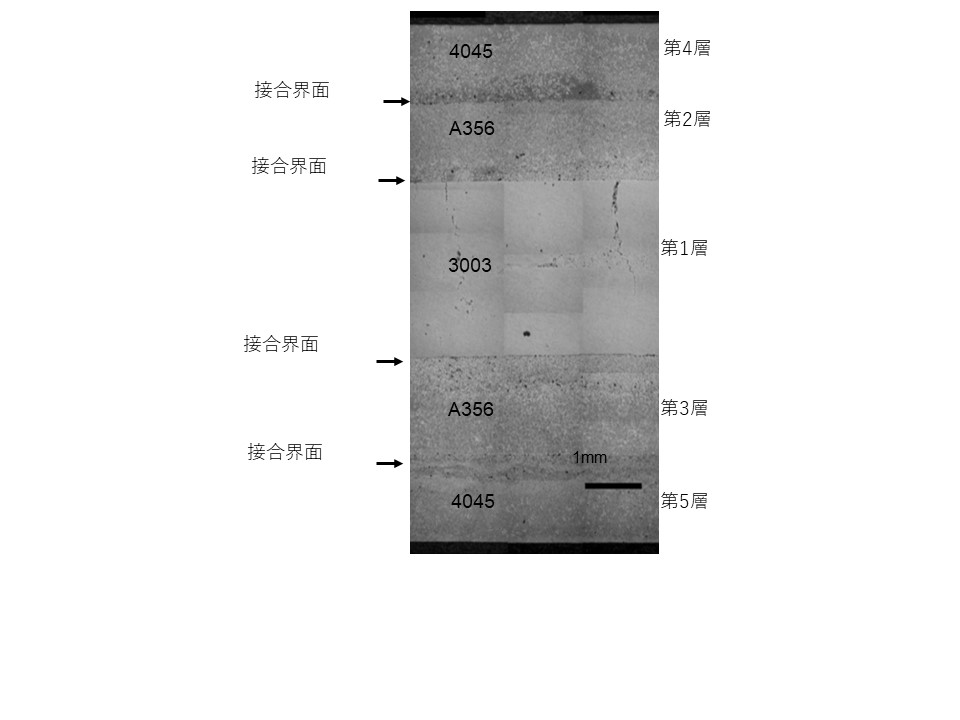

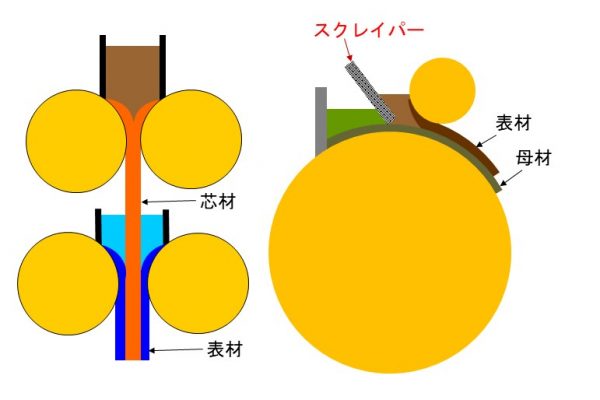

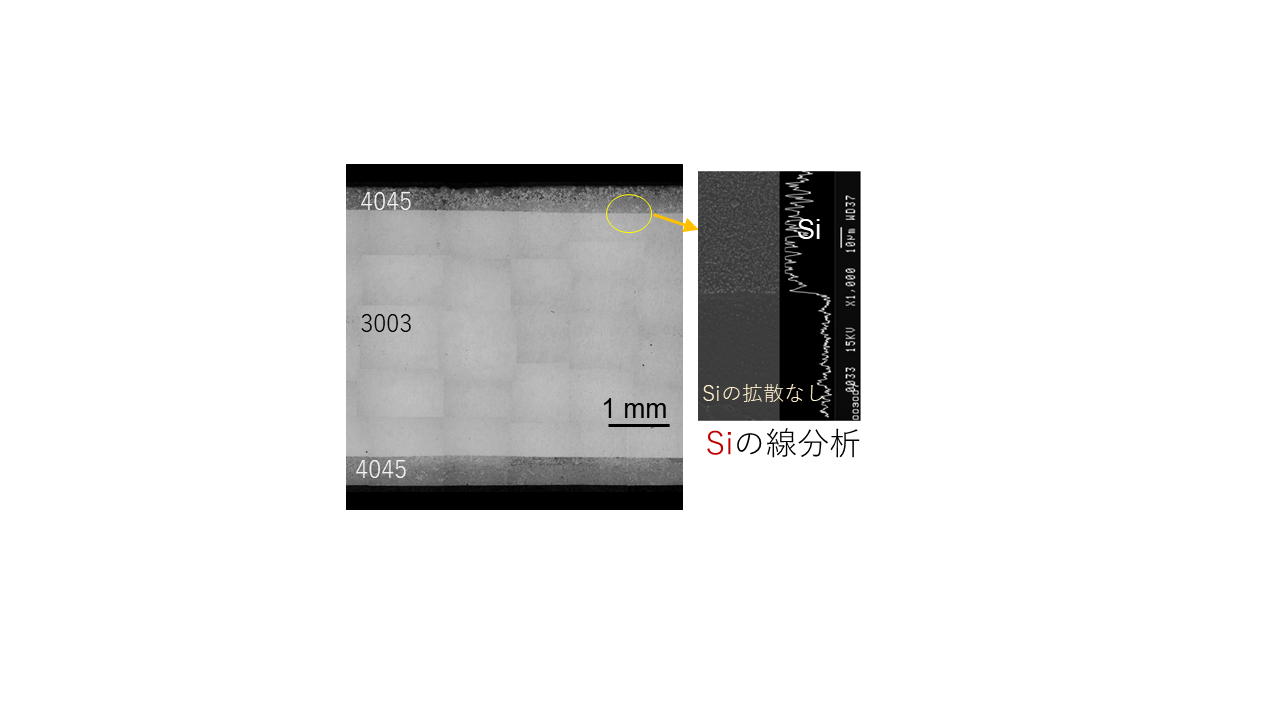

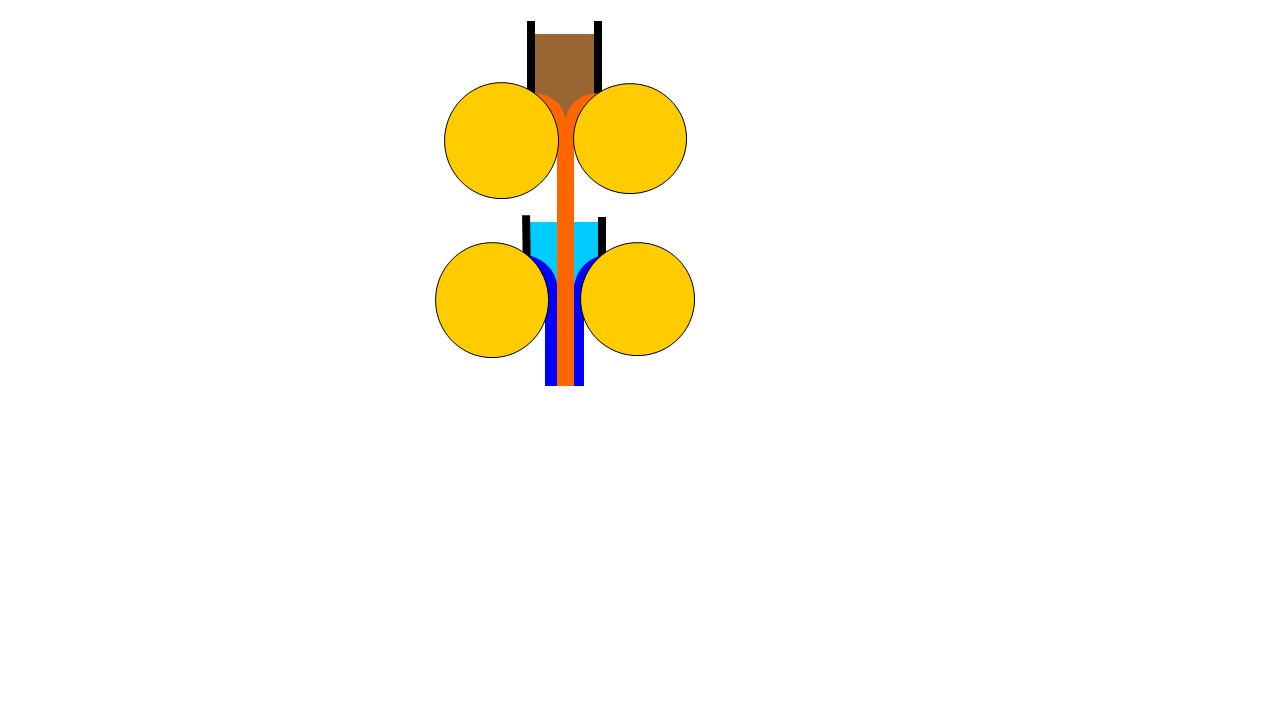

世界に先駆けて開発したクラッド材作製用の2種類の双ロールキャスターを開発しました.一つは,複数の縦型高速双ロールキャスターを利用する縦型タンデム双ロールキャスターです.他は,スクレイパーを縦型双ロールキャスターまたは異形双ロール装着する方式です.スクレイパーを使用する方式は,Al-Mg合金やMg合金などの熱間圧延ではクラッド材の作製が容易ではない,または不可能な合金のクラッド材の作製も可能です.
論文
「Twin Roll Caster for Clad Strip」(2021)『metals』11(5)p.776.
「Effect of Si and Mn Addition on Fluidity, Mechanical Property and Casting Crack in Die Casting Casting of Clad Strip Consisting of Al-Sn Alloy and Pure Aluminum」(0220)『Materia Science Fotrum 』1007p.23-28.
「600 mm-Wide Strip Casting Using Single Roll Caster Equipped with Scraper」(2019)『Key Engineering Materials』805p.43-49.
特許
特願2010-078647特許第5408730号特開2011-206835「金属板製造装置及び金属板製造方法」
特願2012-079209特許第5846991号特開2013-208629「薄板状クラッド材の製造方法および製造装置ならびにブレージングシートおよびその製造方法」
特願2017-107962特許第6886678号特開2018-202433「クラッド材製造方法、クラッド材製造装置、およびクラッド材」
研究シーズ・教員に対しての問合せや相談事項はこちら
技術相談申込フォーム© INNOVATION DAYS 2025 智と技術の見本市.
